IP防水等级的含义
|
等级
|
防护范围
|
说明
|
|
0
|
无防护 | 对水或湿气无特殊的防护 |
|
1
|
垂直滴水 | 垂直滴水无有害影响 |
|
2
|
15°滴水 | 外壳各垂直面在15°倾斜时，垂直滴水无有害影响 |
|
3
|
淋水 | 外壳垂直面在60°范围内淋水，无有害影响 |
|
4
|
溅水 | 向外壳各方向溅水无有害影响 |
|
4k
|
增压溅水 | 向外壳各方向增压溅水无有害影响 |
|
5
|
喷水 | 防来自各方向由喷嘴射出的持续至少3min的低压喷水而无有害影响 |
|
6
|
强烈喷水 | 防持续至少3min的大量喷水侵袭而无有害影响 |
|
6K
|
增压强烈喷水 | 防持续至少3min的大量增压喷水侵袭而无有害影响 |
|
7
|
短时间浸水 | 在深达1m的水中经30min浸泡，外壳进水量不致达到有害程度 |
|
8
|
持续浸水 | 严酷等级高于7的持续潜水后外壳进水量不致达到有害程度 |
|
9/9k
|
高温/高压喷水 | 向外壳各个方向喷射高温/高压水无有害影响 |
GB/T 4208-2017/IEC 60529:2013 IP防水试验设备图片及参数
|
设备图片
|
 |
 |
|
设备名称
|
滴水试验装置
|
摆管式淋水溅水试验装置
|
|
适用等级
|
IPX1/IPX2
|
IPX3/IPX4
|
|
设备参数
|
降雨量：（1～5）mm/min，滴水孔径：Φ0.4mm，
转盘速度：（1～3）r/min，转盘承重：<100kg，试验台角度：0°、15°
|
喷水环半径：200/400/800mm，喷孔直径：0.4mm，两孔间距: 50mm，
喷水管摆动：0°～±180°，喷水流量：每孔0.07L/min，
摆动速度：(0～90)°/s，转台转速：(1～20)r/min，转台承重：80kg；
|
|
设备图片
|
 |
 |
|
设备名称
|
手持式淋水溅水试验装置装置
|
标准喷嘴
|
|
适用等级
|
IPX3/IPX4
|
IPX5/IPX6
|
|
设备参数
|
如无法采用摆管式喷淋，可推荐采用手持式喷淋方法。 |
（IPX5）喷嘴内径：6.3mm，水流量：（12.5±0.625）L/min
（IPX6）喷嘴内径：12.5mm，水流量：（100±5）L/min
|
|
设备图片
|
 |
 |
|
设备名称
|

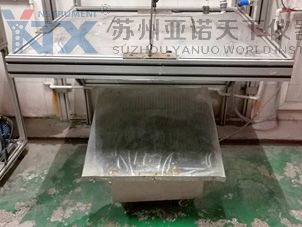

浸水箱
|
可程式高气压试验系统
|
|
适用等级
|
IPX7/IPX8
|
IPX8
|
|
设备参数
|
深度：1.5m | 压力范围：0～300kPa,可测水深30M以内的防水性能 |
|
设备图片
|
 |
 |
|
设备名称
|
高压喷射试验箱
|
淋水试验系统
|
|
适用等级
|
IPX9/IPX9K
|
IPX4K/IPX6
|
|
设备参数
|
试样台转速：5r/min，喷水时间：30s，流量：（14～16）L/min，
温度：（80±5)℃，压力：（ 0～12）Mpa
|
IPX4K：
淋水方式：摆管式，水流量：每孔0.6L/min±5%，水压 ：400kPa
摆管半径：200/400/600/800 mm
IPX6K：
喷嘴内径：6.3mm，水流量：75L/min±5%，
水压 ：1000kPa
|
