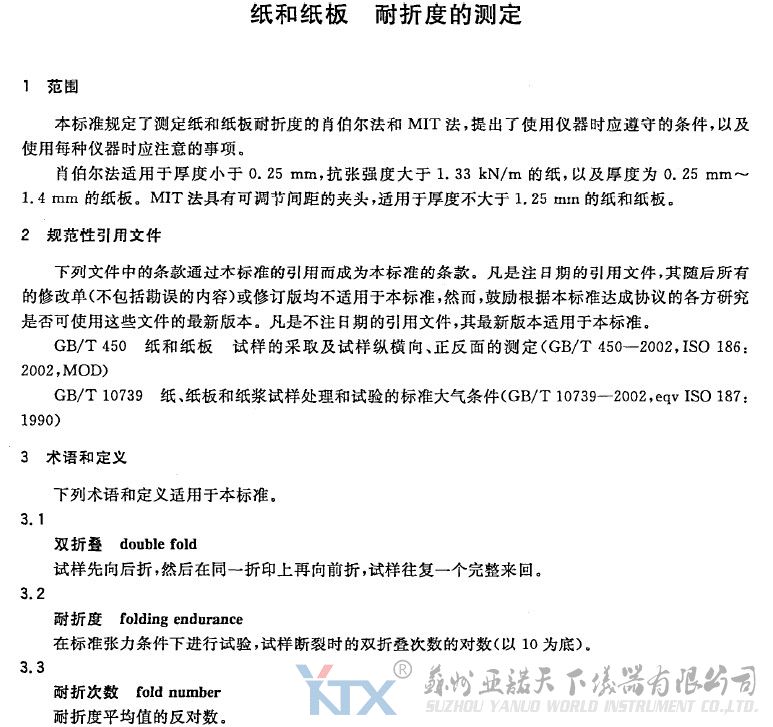

前言
本标准修改采用了ISO5626：1993《纸耐折度的测定》，其中纸板肖伯尔仪耐折度法没有相关国际标准；
本标准与ISO5626：1993主要差异如下：
—取消了ISO5626：1993中勒莫林（Kohler Mmolin）和洛玛吉（Lhomargy）两种仪器的测定方法；
—增加了纸板肖伯尔仪耐折度方法；
本标准是对GB/T457-2002《纸耐折度的测定（肖伯尔法）》、GB/T1538-1979《纸板耐折度的测定法（肖伯尔式测定仪）》及GB/T2679.5-1995《纸和纸板耐折度的测定（MIT耐折度仪法）》三个标准的整合修订；
本标准代替GB/T457-2002、GB/T1538-1979和GB/T2679.5-1995；
本标准与GB/T457-2002、GB/T1538-1979和GB/2679.5-1995相比，主要差异如下：
—增加了前言；
—增加了规范性引用文件（本版的第2章）；
—试验方法中增加了通用要求（本版的9.1）；
—试验方法中增加了MIT仪（本版的9.3）；
—修改了试样制备，在试验要求的方向上至少切取10个试样；试样宽度为15.0mm士0.1mm，长度为使用仪器的有效长度；
—增加了仪器的描述（见附录A）；
—增加了仪器的维护和校准（见附录B）；
—增加了本标准与对应的ISO5626：1993章节编号对照表（参见附录C）；
—增加了本标准与ISO5626：1993技术性差异及原因（参见附录D）；
本标准的附录A、附录B是规范性附录，附录C、附录D是资料性附录；
本标准由中国轻工业联合会提出；
本标准国内造纸工业标准化技术委员会归口；
本标准起草单位：中国制浆造纸研究院；
本标准主要起草人：王振
本标准所代替标准的历次版本发布情况为：
—GB/T457-1964、GB/T457-1979、GB/T457-1989、GB/T457-2002；
—GB/T1538-1979；
—GB/T2679.5—1981、GB/T2679.5-1995；
本标准委托国内造纸工业标准化技术委员会负责解释；
附录C
（资料性附录）
本标准与对应的ISO5626：1993章节编号对照表
表C.1给出了本标准与对应的ISO5626：1993章节编号对照表。
表C.1本标准与对应的ISO5626：1993章条编号对照表
附录D
（资料性附录）
本标准与ISO5626：1993技术性差异及原因
表D.1给出了本标准与ISO5626：1993技术性差异及原因一览表
表D.1本标准与ISO5626：1993技术性差异及原因
| 本标准的章条编号 | 技术性差异 | 原因 |
| 1 | 范围中增加了0.25mm～1.4mm厚度的纸板；MIT法适用于厚度不超过1.25mm的纸和纸板 | 我国国情需要 |
| 5 | 增加了纸板耐折度肖伯尔法 | 我国常用到此方法 |
