韦氏硬度计是上个世纪80年顺随着我国铝型材生产线的引进而进入我国，韦氏硬度计以其体积小、重量轻且操作简便等优点已被广泛的应用于铝材行业的硬度检测当中。目前国内已能生产出品质优良的韦氏硬度计，其中ZUI具代表性的国内产品即为沈阳天星试验仪器有限公司生产的“沈阳天星W-20系列韦氏硬度计”。现在我国已有针对于韦氏硬度计计量检定规程“金属韦氏硬度计JJG 944-2013”和有色金属行业标准《铝合金韦氏硬度试验方法》YS/T 420-2000和YS/T 471-2004《铜及铜合金韦氏硬度试验方法》标准，以上标准沈阳天星试验仪器有限公司均参与了标准的起草。
一、韦氏硬度检测方法的试验原理
韦氏硬度计的基本原理是采用一定形状的淬火压针，在标准弹簧检测力作用下压入试验表面，定义0.01 mm的压入深度为一个韦氏硬度单位。材料的硬度与压入深度成反比。压入越浅硬度越高，压入越深硬度越低。
二、韦氏硬度的计算公式
HW=20-L/0.01
式中 HW—韦氏硬度符号；
L—压针伸出长度，即压入试样深度/mm；
0.01—定义值/mm
硬度值的表示：如压针只压入深度0.05 mm，表头指针将指示在15记度。表示为HW=20-5=15单位硬度值，将其写于硬度符号之前，即为15 HW。
三、韦氏硬度计的结构

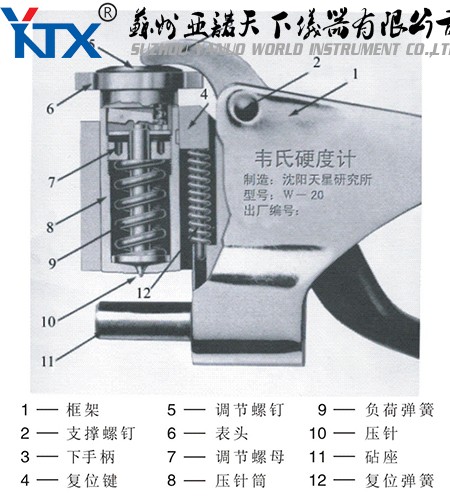

韦氏硬度计结构见下图：
如图所示，硬度计由以下三个主要部件组成：框架、手柄、压针组件。压针组件包括压针、负荷弹簧、调节螺母、压针套筒、复位键、复位弹簧、表头等。压下手柄时，压针组件作为一个整体移向砧座。
在压下手柄过程中，压针组件移向被测件，压针尖端首先与被测件接触。继续压紧手柄，会使压针一部分刺入被测件，另一部分向后退入压针套筒内，并与负荷弹簧的弹力相作用。
当压针套筒的端面与被测件相抵时，即可感到已触到底，此时表头指针到一个硬度读数，这就是被测件的硬度值。
硬度计的表头安装在压针套筒的上端，指针由压针的移动来驱动。对于特别硬的金属，压针将全部退入压针套筒，直至其尖端与压针套筒端面平齐。这就是压针的ZUI大行程位置，指针会指到20。对于特别软的金属，压针尖端将全部压入金属中，而不会向压针套筒内移动，这时表头指针将保持在ZUI低位置不变。
四、韦氏硬度计的使用方法
1. 将试样置于砧座和压针之间，压针应与检测面垂直。轻轻压下手柄，使压针压住试样。
2. 快速压下手柄，施加足够的力，使压针套筒的端面紧压在试样上，从表头读出硬度值（精确到0.5 HW）。超出限度的下压力，会被弹簧平衡掉，不会损坏硬度计。
3. 再次测量时两相邻压痕中心间距离应不小于6 mm.
4. 在测量较软金属时，表头指针会瞬间达到某一数值，随后可能会稍有下降，此时测量值以观察到的ZUI大值为准。
5. 在一般情况下，每个试样至少测量3个点。以测量的算术平均值作为试样硬度值，计算结果修约到0.5 HW。
