马丁代尔耐磨仪依据J.G.Martindale设计原理,及符合羊毛工业研究协会规格所制造出的一款检测设备。它利用标准羊毛毡作为底襯 上加標準布,去磨擦被检测物品如布类等,当然可依据不同测试方法、不同要求,去更改磨擦物为其他材料如砂纸等,以测试皮革耐磨性或脱色程度。被测物夹在一圆柱体上,并加以一标准重量(依测试方法决定,压在磨擦物上,由垂直、水平偏心轮带动,产生一李沙茹曲线图,目的在完成一多方向性磨擦测试。对一般鞋类材料,在穿着时磨擦效应测试,大多同时以干式、湿式两法检测,去模拟雨水对鞋面材料、或汗水对鞋内里的影响程度。
Martindale耐磨试验机有4个独立测试座,可同时测试4个样品,每一测试座含有一凸圆型底座(A),此底有一平圆环,可夹住磨擦物和平坦的衬里。被测物夹在圆柱体(B)上,再加一荷重物(C),若不加荷重,则平板(D)的重量在磨擦物上产生的压力约为0.1342Kgt/cm2或13.16Kp,不同测试方法,可选用不同重量荷重及被测物夹具,4个测试座由平板(D)所带动,产出一李氏(Lissajous)图形运动方向,但每一测试座轴在平板(D)上,为自由旋转方式,每完成一李氏图形,计数器跳动16次,经电子计数器预设值可调整,当总次数等于预设值,机器自动停止。
注:每完成一李氏图约20±1秒
将中间偏心轮上推动轴取下,则只产生直线方向简协运动,以适合特别测试方法。
一般测试方法为待测物面积约为6.45cm²(1平方英寸),机器包括两个荷重,可产生595克和795克重量,这两荷重可产生9Kpa和12Kpa压力,为所建议测试方法(符合CNS标准),不同测试方法,需使用不同尺寸测试座及荷重。

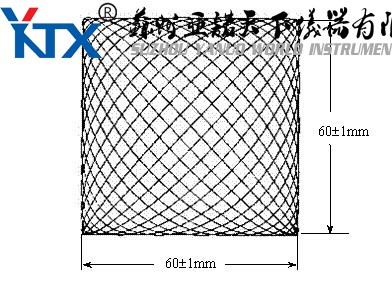

李沙茹(Lissajous)图形:
测试标准:符合 SATRA PM31:1993、BS 5690:1991、BS 3424:METHODE 27A:1990、EN 530、EN 344:1992SECTION 5.14
设备和材料:
1.Martindale马丁代尔耐磨试验机
2.摩擦垫布 直径 165mm,或可按客户规格STM104FD
3.摩擦布 直径 165mm,或可按客户规格STM104RD
4.圆盘取样器 或改泡棉
5.AATCC变色灰卡
测试样品:
测试片以裁刀配合裁断机裁下38mm直径圆片(ISO规格为38mm直径)。也可使用圆盘取样器裁剪样品。

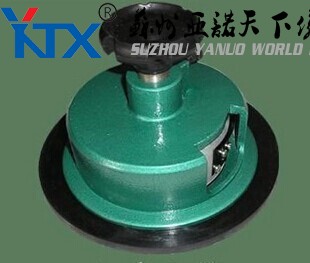

圆盘取样器用于切取各种毛纺、混纺、化纤、针织等织物的圆形样品。
取样面积:100cm2
可切厚度:5mm
外形尺寸:Φ160×115mm
重量:1.5KG
切刀刀片为双面刀片,共有四片,为圆外接四等分均布。刀片可以更换,具体操作为:松开十字螺钉(每片上有4颗螺钉),取下刀片压板与取样刀片,换上新的刀片,压上刀片压板,注意使刀片口为顺时针切向并使四片刀口处于同一平面,然后拧紧十字螺钉即可。
仪器底部有真纹刻痕,用于固定试样,便于切割,防止试样打滑。
波纹手轮下有滚花刻盘,可以用来调整所切厚度,具体做法为:松开螺钉,旋转滚花刻盘(顺时针旋减少,逆时针旋增加)。至所取厚度值,锁紧螺钉即可。
取待裁织物,量好厚度,按上述调整好取样器刻盘。
将待裁织物平铺软木垫上,将圆盘取样器放在织物上,一手扶住外罩,一手握住波纹手轮,并旋加一定压力,然后顺时针旋转波纹手轮(转角>90°)即可将圆试样裁取。
此仪器刀片刀口很锋利,使用中不得将手放在底部,以免损伤。
此仪器裁取试样应在软木垫上进行,仪器不用时擦拭干净,置于仪器盒中,以免仪器损坏。
测试步骤:
取下4个测试座上荷重(C)、测试座(B)和平板(D),将4个圆形底座(A)边螺丝松开,取下环型夹片,将旧的磨擦物砂纸或布及其下羊毛毡片取下(若先前使用湿式测试时,因已潮湿,故不可使用于干式磨擦),将新的165mm直径圆形磨擦垫布放回(A)底座上,再覆盖165mm磨擦布(或P400#砂纸)(使用磨擦布时光滑面朝上),将一2.5kg重压板(属本机器配件),压在放妥的布上方,将环型夹片放回原位,锁紧螺丝(以轮流方式,一个一个慢慢上紧,勿一次即上紧,否则损伤其他螺丝的缧牙),将测试夹具头(B)圆形夹具旋紧,待测物放入夹具头内,待磨表面朝外,注意不可有皱褶产生,若不易放入,可稍为修边即可放入,将圆型夹具旋紧,使用所附扳手上紧夹具头,将平板(D)放回原位,宽边朝外,使机器上3个凸轴,正好进入平板(D)上的三个长条导槽(垂直方向一个,水平方向有两个),将测试夹具(B)放在平板(D)下方,待测物朝下,将圆柱状荷重(C),由平板上方一孔,由上向下穿过平板(D)调整下方夹具头(B)的圆型凹槽,对准荷重(C)轴,则荷重(C)轴插入测试夹具头(B),用手带动测试夹具头(B),检查是否能平滑自由转动,将4个测试夹具头装妥后,将面板上计数器调到所需磨擦次数,即可开机运转测试,当磨擦次数等于预设值则停机,取下待测物,将其按测试方法评估结果并记录。
测试终止条件:
1.机织物被磨断两根或两根以上纱线,针织物补磨至一破洞为止;
2.试样颜色被磨褪或其外表变形会引起消费者报怨时,可算作实验终止;
由试样磨擦前后的质量损失百分比决定;
4.记录测试终止时的摩擦次数;
测试报告:
1.参考标准、仪器型号、所用测试方法及所有的压力;
2.根据所选实验终止条件记录以下内容:
3.机织物被磨断二根或二根以上绡线、针织物被磨至一破洞时的平均摩擦次数;
4.记录试样颜色褪色达到灰卡3级时的平均磨擦次数;
5.记录所用试样实验前、后的质量(mg计)计算质量损失或使用下面公式计算质量损失百分比。
[(A-B/A)]*100
A=摩擦前质量
B=摩擦后质量
注意:
1. 在做每个新的试样前或试样磨擦50000次仍未试验终止都须更换摩擦布。
2. 保证试样为圆形;
3. 检查磨擦布是否沾污或磨损,若发生则更换磨擦布
4.摩擦布不能反复使用,每完成一次测试需要更换一块摩擦布;
5.羊毛毡可以反复使用,直至表面有磨损或者已被沾色时才需要更换;
6. 鞋垫应该先去布,再进行马丁代尔耐磨测试;
松恕仪器为大家提供SATRA、SDC及James三个品牌磨擦布及磨擦垫布可供选择:

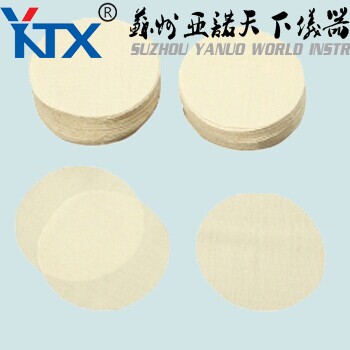

James磨擦布
产品规格:直径:140mm、165mm; 100片/包
产 地:英国
产品规格:幅宽1.6米,5米/卷
产 地:英国

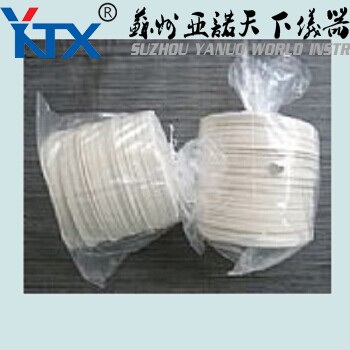

James磨擦垫布
产品规格:1)机织SM26,BSEN ISO 12947-1, GB/T21196.1
圆形切片直径140mm/片,2.5mm厚,50片/包
圆形切片直径165mm/片,2.5mm厚,50片/包
2)非机织,BS5690-1988, M&S P19,ENISO 20344,ASTM等
圆形切片直径140mm/片,3mm厚,50片/包
圆形切片直径165mm/片,3mm厚,50片/包
产 地:英国

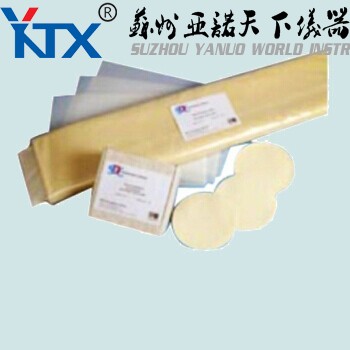

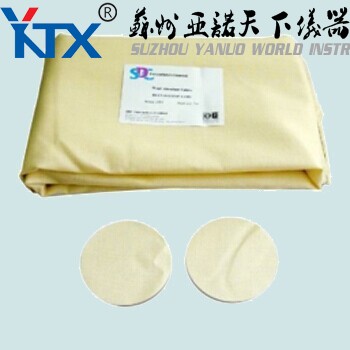

SDC磨擦布
产品规格:布宽160cm,5米/包
根据客户需求,片装包装规格为:直径165mm圆形切片
或直径140mm圆形切片,包装各为100片/包。
产 地:英国
磨擦垫布
产品规格:1)机织SM26,BSEN ISO 12947-1, GB/T21196.1
圆形切片直径140mm/片,2.5mm厚,24片/盒
圆形切片直径165mm/片,2.5mm厚,24片/盒
2)非机织,BS5690-1988, M&S P19,ENISO 20344,ASTM等
圆形切片直径140mm/片,3mm厚,24片/盒
圆形切片直径165mm/片,3mm厚,24片/盒
产 地:英国

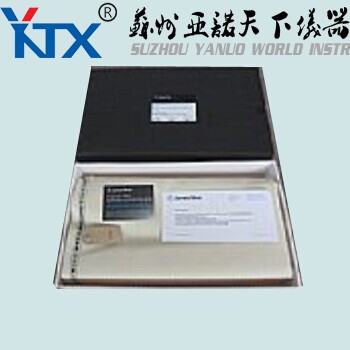

SATRA磨擦布
产品规格:直径165mm,100片/包
Yarn linear density R63.tex/2 R63.tex/2
Thread per unit length 1.75±0.10/mm 1.35±0.10/mm
Singles twist 540±20 tpm "Z" 500±20 tpm"Z”
Twofold twist 450±20 tpm "S" 350±20 tpm

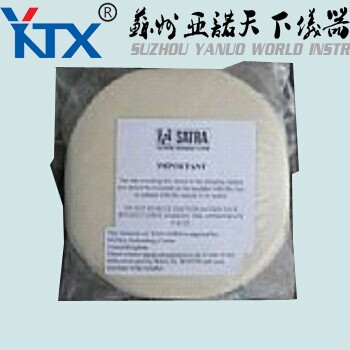

SATRA 磨擦垫布
产品规格:直径165mm,50片/包
felt mass per unit area = 575 ~ 800g/m2
Thickness = 2 ~ 3.5mm
产 地:英国
