CRS-PV-BTH2700系列光伏组件高低温交变湿热试验机详细说明
针对IEC 61215、IEC 61730-2004、IEC 61345-1998系列标准组件高低温交变湿热试验机。 已为多家大型太阳能电池板组件企业,研发实验室及副品供货商采用。
技术参数:
1、规格参数:工作室尺寸:W*D*H=1000*1200*2200mm
外形尺寸:W*D*H=1350*3550*2750mm
2、温度范围:-50℃~100℃
交变温度范围:-50℃~100℃
3、湿度范围:30%~98%R·H(40~90℃)(可控可调)
交变湿度:75%~95%R·H(25~85℃)
4、温度波动度:≤±0.5℃
5、温度偏差度:≤±2℃
6、湿度偏差:+2、-3%R·H
7、升降温速率:≤3.4℃/min(线性可调)
8、时间范围:0~9999H可调
9、电源:ACø3 380V 50Hz
满足试验指标:

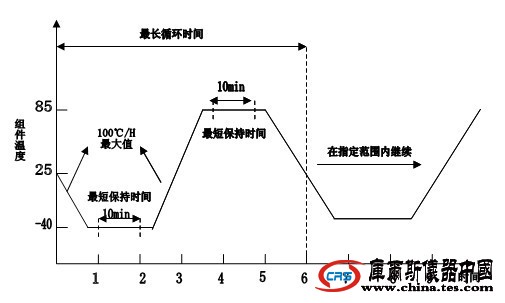

热循环试验:
光伏组件在风速不低于2m·S-1的试验空间内,温度在-40℃±2℃和85℃±2℃之间循环,ZUI高温度与ZUI低温度间的变化速率不超过100℃/H,且在每个极端温度下至少保持稳定10min,每一次循环时间不超过6小时。如图:

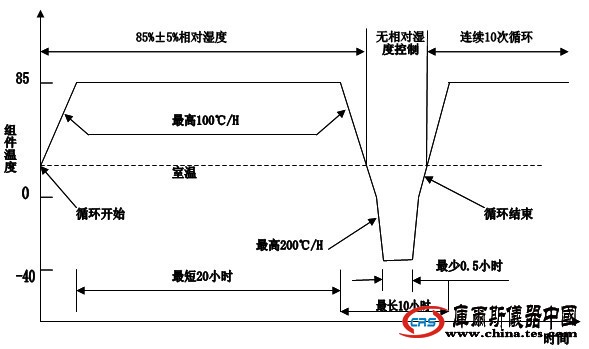

湿---冷(冻)试验:
在室温下将光伏组件放入
环境试验箱内,使其与水平面的倾角不小于5度。关闭箱门,如下图所示完成10次循环。ZUI高和ZUI低温度应在所设定值的±2℃以内,室温以上各温度下,相对湿度应保持在设定值的±5%R·H以内。
湿---热试验
在室温下将光伏组件放入环境试验箱内,使其与水平面的倾角不小于5度。关闭箱门,在下列严酷条件进行试验:
试验温度:85℃±2℃
相对湿度:85%±5%
试验时间:1000h
设备结构
1、外壳采用优质A3钢板(t=1.2mm)数控机床加工成型,表面进行喷塑处理,光洁、美观;
2、内胆为进口优质拉丝发纹不锈钢板(t=1.5mm);
3、保温材质:高密度玻璃纤维棉,保温厚度为100mm;
4、搅拌系统:采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,强度对流垂直扩散循环;
5、门与箱体间采用双层耐高低温之高涨性硅胶密封胶条,以确保测试区的密闭;
6、采用无反作用门把手,开启箱门操作更容易;
7、机器底部采用高质量可固定式PU活动轮;
8、观察窗采用多层中空钢化玻璃,内侧敷贴胶合片式导电膜(可清楚观察试验过程);
加热系统
采用远红外镍合金高速加温(4KW×8)电加热器;
2、高温完全独立系统,不影响低温试验、高温试验及湿热;
加湿系统
外置式锅炉蒸汽式加湿器;
具有水位自动补偿、缺水报警系统;
远红外不锈钢高速加温(0.75KW×4)电加湿器;
湿度控制均采用P . I . D +S . S . R,系统同频道协调控制。
控制系统
温湿度显示控制仪表采用(韩国)全进口超大屏幕画面(5.7寸LED液晶显示器)。精度:0.1℃(显示范围),分辨率:±0.1℃;
感温传感器:PT100铂金电阻测温体; 控制方式:热平衡调温调湿方式;
温湿度控制采用P . I . D+S.S.R系统同频道协调控制;
具有自动演算的功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定;
控制器操作接口设中英文可供选择,实时运转曲线图可由屏幕显示;
具有120组程序、每组100段、每段可循环999步骤的容量,每段时间设定ZUI大值为99小时59分;数据及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机;具有RS-232或RS-485通讯接口,可在计算机上设计程序,监视试验过程并执行自动开关机、数据等功能控制器具有荧屏自动屏保功能,在运转或设定中,如发生错误时,会提供警示迅号。
制 冷 系 统
压缩机:德国谷轮; 冷凝方式:风冷;
制冷方式:双机复迭式制冷; 制冷剂:R23;R404A;
全系统管路均作通气加压48H捡漏测试;
加温、降温系统完全独立;
内螺旋式冷媒铜管;斜率式蒸发器;
干燥过滤器、冷媒流量窗口、修理阀、油分离器、电磁阀、贮液筒采用进口原装件;
除湿系统: 采用蒸发器盘管露点温度层流接触除湿方式;
保温系统
保温系统采用超细玻璃纤维填充保温区,内外胆连接部位采用非金属耐高、低温材料,有效降低温度传导;
2、箱门密封采用精制硅橡胶,从而在高、低温下不存在老化及硬化现象;
保护系统
1、 整体设备超温
2、 整体设备缺相/逆相
3、 整体设备定时
4、 整体设备超载
5、 整体设备缺水保护
6、 压缩机超压保护
7、 压缩机低压保护
8、 其它还有漏电,运行指示,声光报警,报警后自动停机等保护。
附件
1、缆引线测试孔ø80mm一个(进口原装);
2、窗口为中空特制耐高、低温钢化玻璃附带导电膜加热除霜(带照明);
设备使用条件
1、环境温度:5~25℃
2、环境湿度:≤85%R·H
满足的试验方法:
本产品满足IEC61345、 IEC61730、IEC61215、GB/T19394.-2003试验; GB/T9535.-1998试验; GB/T6492-1986、GB/T6494、GB/T6497、SJ/T2196等标准,以及其它相关标准的要求。严格按GB 10592—89《
高低温试验箱技术条件》、GB10586-89《湿热试验箱技术条件》进行设计制造,同时符合IEC61215-2005温度,湿热相应标准参数可进行各种高低温湿热交变环境试验。
产品服务
提供及时、完善的技术及商务咨询;免费到客户现场进行勘察,对客户要求进行专业方案设计;提供完备的技术数据;专业工程师上门进行设备的免费安装调试,并培训2名以上人员学会使用;使其完全掌握设备的操作技能和保养技能。提供终身免费的技术支持及使用指导服务;我公司承诺,对客户的电话,我方2小时内做出反应,需要派技术服务人员到现场解决的,我方承诺在24小时内派出人员(特殊情况如法定假日等除外);提供设备的电气原理图、易耗件明细表、操作维护手册等技术数据,并提供主要外购配套件的技术数据。
保修责任
自设备通过验收之日起的12个月内,向买方提供免费的售后服务,保修期满后提供有偿服务(收取一定的成本费用)
