本矿用电缆负载燃烧试验机根据MT 386-1995《煤矿用阻燃电缆阻燃性的试验方法和判定规则》标准制造，用于检验MT 818-2009《煤矿用电缆》在过载条件下的燃烧特性。
矿用电缆负载燃烧试验机主要技术参数：
1、工作电压： AC 380V±10% 50HZ；
2、燃烧箱尺寸：1100×525×900mm；
3、电控箱尺寸：1100×525×400mm；
4、负载电流：10～2000A，10～3000A，10～4000A，10～5000A，客户自选。
5、喷灯高度可调，喷灯角度：90°；
6、测温范围：K型热电偶0～1200℃；
7、温控表显示范围：0～999.9
8、温控表精度：0.5级
9、计时器范围：0～99.99S/M/H
10、容积:0.5m3，带排风装置；
11、使用环境温度：-15～45℃ 相对湿度：（30～80）%RH；

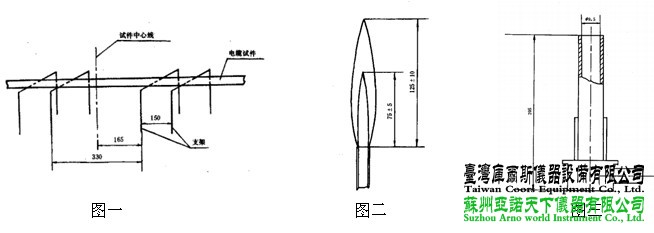

燃烧箱：箱内装有支撑电流试验的二组金属支架和标准甲烷喷灯，支架位置见下图一样，喷灯火焰见下图二，喷灯结构见下图三，
电控箱：装有动力源和测温仪等，输出额定电流（见下表）*5倍以上的电流给电流试件，同时能通过热电偶测量线芯导体的温度。
|
标称截面积mm2
|
通电试验时额定电流值（A）
|
|
铜
|
铝
|
|
单芯
|
二芯
|
三芯
|
单芯
|
二芯
|
三芯
|
|
0.5
|
3.5
|
3.2
|
2.9
|
|
|
|
|
0.75
|
4.9
|
4.4
|
4.2
|
|
|
|
|
1
|
6.2
|
5.6
|
5.3
|
|
|
|
|
1.5
|
9.1
|
8.2
|
7.7
|
|
|
|
|
2.5
|
14.5
|
13.1
|
12.3
|
11.6
|
10.5
|
9.9
|
|
4
|
22.4
|
20.1
|
19.1
|
17.9
|
16.1
|
15.3
|
|
6
|
32.4
|
29.2
|
27.5
|
25.9
|
23.4
|
22.1
|
|
10
|
51
|
46
|
43
|
41
|
37
|
35
|
|
16
|
67
|
60
|
57
|
54
|
48
|
46
|
|
25
|
93
|
84
|
79
|
75
|
68
|
64
|
|
35
|
116
|
104
|
99
|
93
|
84
|
80
|
|
50
|
140
|
126
|
119
|
112
|
101
|
96
|
|
70
|
182
|
164
|
155
|
146
|
132
|
124
|
|
95
|
228
|
205
|
194
|
183
|
164
|
156
|
|
120
|
270
|
243
|
235
|
216
|
195
|
188
|
|
150
|
330
|
297
|
290
|
264
|
238
|
232
|
|
185
|
338
|
357
|
349
|
311
|
286
|
280
|
|
240
|
480
|
441
|
432
|
384
|
353
|
346
|
|
300
|
585
|
538
|
526
|
468
|
430
|
420
|
|
