テクノグラフ TGI シリーズ用 データ処理ソフトウェア TgAnest

Increase font size  Decrease font size Date：2014-04-24  Views：1962
Core Tip： テクノグラフ TGI シリーズ用 データ処理ソフトウェア TgAnest


テクノグラフ TGI シリーズ用 データ処理ソフトウェア TgAnest
 特長
■   操作や設定がより簡単に
    イラスト表示により直感的な設定ができます。
大きい文字により視認性が向上し、簡単に操作ができます。

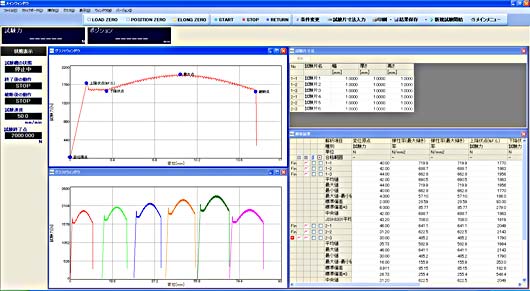

試験画面|シングル試験制御設定|サイクル試験制御設定|コントロール試験制御設定|解析項目設定
試験条件設定画面
レポート出力例
レポート出力例

■   クイックスタート機能（30条件）
使用頻度の高い試験条件を登録しておくと、ワンクリックで試験開始画面に移ります。日本語/英語の切り替えが可能
■   レポート作成機能の強化
タイトル、試験条件、試験片、グラフ(2種)、結果、コメント、写真等の貼り付けを任意の場所、大きさで、作成が可能
■   標準サンプリングモードでは、試験中にサンプリング速度と試験速度が最大4段階で切替可能。
時間：最小10 msec、10 msec間隔で最大10時間まで設定可能。
変位：最小0.001 mm、0.001 mm間隔で、
最大1 000.000 mmまで設定可能。
■

高速サンプリングでは、試験中にサンプリング速度が最大３段階で切替可能。(TGIシリーズに別売機能が必要)
高速 1ms、5ms、10ms、50ms、100ms、150msの設定が最大３段階に分けて設定可能。
■   追加試験や結果の順番の入れ替えが可能
■   試験片寸法入力も、手入力・エクセル読み込み・電気ノギス入力に対応
■   引張、圧縮、3点/4点曲げ、ピール、クリープ、リラキゼーション、サイクル、コントロール(制御条件を自分で作成)に対応。
■   ばねやスポンジ試験に対応。高さ、厚さ基準の試験が可能
 稼働環境

■   適合OS：Windows XP(SP3) 、Windows Vista 、Windows 7 の32ビット版
■   CPU：Intel Pentium (Dual core 又は Single core) クロック速度：2GHz以上
■   搭載メモリ：512 MB以上(Windows XP )、2GB以上(Windows Vista 、Windows 7 )
■   CD/DVDドライブ：１台以上
■   USBポート：標準サンプリング仕様の時
■   シリアルポート：高速サンプリング仕様の時
※   Windows はマイクロソフトコーポレーションの米国、及びその他の諸国における登録商標です

 仕様
試験の種類 引張、圧縮、三/四点曲げ、ピール
試験モード シングル（引張、圧縮、三/四点曲げ、ピール）、
サイクル（引張、圧縮、三/四点曲げ）・・別売
コントロール（引張、圧縮、三／四点曲げ）・・別売
最大試験本数 バッチ数=100、サブバッチ数=100（最大10 000本/1ファイル）
※サイクル試験１バッチ、１サブバッチ固定
サンプリング時間 標準 10 ms ～ 10 h、高速 1 ms ～ 150 ms
解析項目
引張、圧縮、三/四点曲げ試験
 変位原点、弾性率（Standard、Chord、傾き）、最大点、破断点、
上降伏点、下降伏点、耐力点、中間点（試験力、変位各6点）、
エネルギー、初期引張抵抗度、n値、破断伸び
ピール試験
 変位原点、第一極大点、第一極小点、最大極大点、最小極小点、
中間点1～6点、中間点試験力1～6点、中間試験力点2～6点平均、
引裂き強さ、積分/単純/極大点/極小点/極大極小点/大小極大点6点
平均、静/動摩擦係数、コレクション平均
サイクル試験
 変位原点、最大点、最小点、MAX折返し点、
MIN折返し点、中間点（試験力、変位各6点）、
エネルギー（増減、正負、サイクル）、ヒステリシス、
ヒステリシスロス、残留伸び
その他の機能 試験条件クイックスタート、予備サイクル、 試験力オートキャンセル、
原点検出機能、
ダウンロード ご利用条件
CADデータ（DXF） 製品仕様書（PDF） 取扱説明書（PDF）
--- No.4990-001 (264KB) ---
製品仕様書の内容をご覧になるにはAdobe Acrobat Readerが必要です。
Acrobat Readerはアドビシステムズ株式会社の登録商標です。
Adobe Acrobat Readerのダウンロードはこちらから
