RCA纸带磨耗机部件图

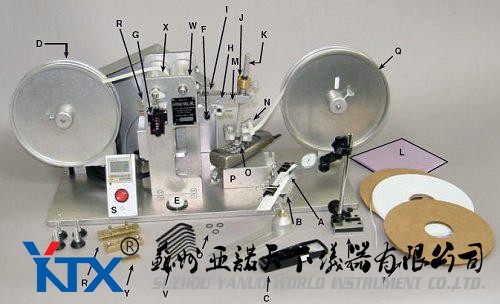

纸带磨耗机部件说明：
A. 通用样品固定器
B. 通用夹式样品固定器
C. 带灯放大镜
D. 卷绕卷轮装置
E. 水平仪，用于调整机器的水平
F. 滑动栓，用来确认“H”是否与仪器底座平行，及设定“Z”(表面仪，指示与仪器平行)当“O”形环与测试纸放于测试区域时，必须确认是否符合平行，操作时须将滑动栓自摇动臂“H”底下移出。
G. 转数计数器
H. 摇动臂
I. 凸轮传动轴螺丝
J. 垂直轴微调螺丝
K. 垂直轴，位置可调试
L. 防尘套
M. 摇动臂上夹具螺丝(用来变更垂直轴角度)
垂直轴角度出厂前已固定，请勿任意松开调整，请参阅注意事项。
N. 尼龙导纸轮框架，用来导引纸张及胶带而不需任何调整。
O. O形环，磨平或使用六个月后必须更换。
P. 样品台，固定平板样品
Q. 铝制供给卷轮，带宽11/16”磨耗纸带(Federal Spec. # UUT00126E)
R. 两个减重砝码，装于摇动臂之左方后部，使样品承受之荷重为55或175克。
S. 电子计数器
T. 1/4”宽磨耗纸带，用于测试凹面和细长型字母
U. 待定
V. 六角板手组
W 压力滚轮
X 驱动滚轮
Y 1/8 厚薄片 (放在一配件盒内)
Z 表面计，以指示样品与仪器基座面平行
RCA纸带机计数器快速启动指南
注意：建议使用机械计数器直至对电子计数控制很熟悉。
在样品测试完后读取计数器：
按”模式”键，然后重复的按6直到出现“du”。此为设置正数式计数。如要设置倒数式计数则再按此键直到出现”d”
注意：可重复按”模式”键切换”d”或”du” (正数或倒数计数)这两个模式。
1. 使红色开/关健处于“关”位置。
2. 插上测试绳
3. 按“模式”键以确认”d”或”du”
4. 随即按”显示”按钮一次
5. 按数字键直至“显示屏”出现想要的圈数。
6. 按红色开/关键到“开”位置开始测试。
7. 在达所设定的数字前随时按红色按钮可停机查看测试结果。当重新开始测试时以前累计的数字不会丢失。
8. 重新启动机器后，机器运转到设好的数字时会停止。
9. 再按"reset"按钮可开始下一个和先前设置一样的测试或者继续测试到一个比先前更高的设定数字。
注意：在使用"reset"键和”红色” 开关键时，手动计数器也可用于计数
建议：可设置高于要求的数字，通过使用红色on/off开关键控制马达。
7-IBB/7-IBB-CC纸带磨耗机安装和操作
漆层表面性能即时磨耗测试
请确保磨耗介质上不含残留物质以保证测试的准确性
重要注意事项：
导纸轮框架(N)中之4个尼龙轴承不能夹住纸张边缘。
同样地，供给卷轮'Q'亦不能防碍纸带或胶带之转动
在每天使用之前先取下O形环组合，清理O形环中心轮、轴承及其他所有接触的表面。
参考表面计页。
磨耗带宽度作调整时，只需要取出或放进位于前后卷轮'Q' 、'D '上的垫圈' T' 使磨耗带固定在机子上。#977机或更高机子则不须如此操作。
两个重量砝码'R' (55g和175g)用来测试热印式亮光薄膜，或者其它软性漆体测试。
当使用1/4"带宽时，如果你发现磨耗纸带磨面一边偏出卷轴，那么将带子扭到磨面朝下，不要磨带子的光面一边。
注意：用带子的哑面磨3倍于光面磨的效果。但也有不同的看法。
机器底座通过观察水平仪并调整垫脚螺丝来调平。
测试样品的安装
1. 滑动栓(F)移动至摇动臂下方，当凸轮接近ZUI低位置时停止马达，摇动臂支撑于滑动栓上。
注意：凸轮与凸轮随动轴之间需要有空隙，摇动臂与滑轮栓之间不能有纸张。
2. 以单面或双面胶带将平行板样品固定与样品台上(P)上，亦可用所附之夹子将样品固定与砧台(P)上。以滚筒板式样品固定器(A)固定非平行表面之样品。以老虎钳式样品固定器(B)固定与圆形样品(须先将滚筒板式样品固定器上之平板取下)。以上方式固定样品时需利用表面计(Z)，以调整待测试之表面与一起成平行状态。
3. 降下垂直轴(K)(请先松开两个固定螺丝)，使得磨耗测试材料紧密的位于O 形环样品之间，再以手旋紧两个固定螺丝，与向上移动垂直轴(K)时，可以轻轻按住弹簧再移动，不要压按O形环或抬高摇动臂。
4. 将滑动栓(F)自摇动臂(H)底下移出。
5. 握住并抬高摇动臂(H)，以防止纸张接触样品，微动马达直至凸轮可支撑摇动臂(H)，而纸张不在样品上。
6. 计数器(G)归零 。
进行测试
启动马达，当摇动臂位于抬高之位置时，查看测试区域是否有磨耗至底材(对照颜色是否不同)，此方法适用于标准式回转测试。如果是连续式磨耗测试定，则暂停马达查看结果
