CT20涂层杯突试验仪适用范围：
该仪器依据国际标准ISO1520和国家标准GB/T9753-88设计的CT20型杯突试验仪，适用于评价色漆，清漆及有关产品的涂层（单层或配套体系涂层）在标准条件下使之逐渐变形后，其抗开裂或抗与金属底材分离的性能。可按规定的压陷深度进行试验，评定涂层通过或不通过。也可逐渐增加压陷深度，以测定涂层刚出现开裂或开始脱离底材的ZUI小深度。

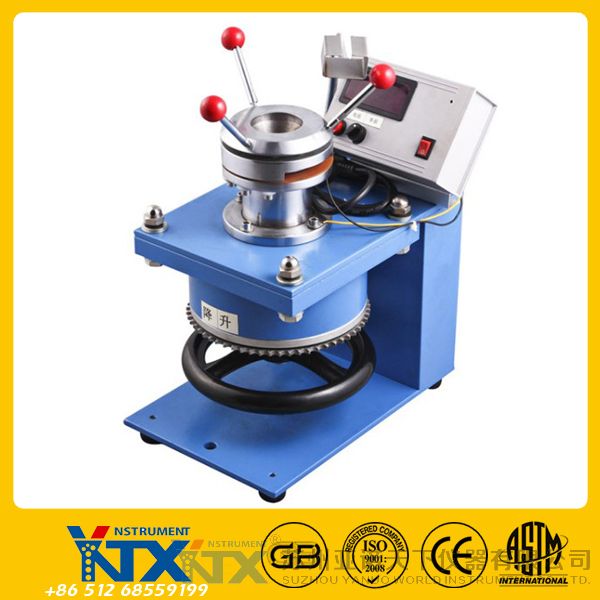

CT20涂层杯突试验仪结构与原理：
主要有压膜部件、变速部件、机座部件和压陷值数字显示部件等四部分组成。
仪器采用手动加载，星形轮系变速，采用传感器测量，自动试验，数字显示压陷深度值。
技术指标：
1.试板规格：70mm×70mm×0.03mm-1.25mm
2.压陷直径：20mm
3.压陷ZUI大限度：10mm
4.压陷精度：0.05mm
5.数显分度值：0.01mm
6.冲头ZUI大行程：14mm
试验程序及使用方法：
1.试板要求
（1）试板材质应是磨光钢板，并符合GB9271要求，试板应平整没有变形。
（2）试板按标准规定，取样、涂布、干燥和测厚。
（3）试板应在温度为23±2℃，相对湿度为（50±5）﹪环境条件下进行。
2.使用方法:（测定涂层是否通过规定深度的程序）
（1）单面试板的试验：
首先按复位键复位，将拨子开关向上拨到自动调零位置。将试验机手轮朝下降方向（顺时针）旋到底，松动试验仪上部试板压紧装置，将单面涂层试板金属面朝下，涂层面朝上，从右向左插入试验仪上部的夹缝中，并使冲头对准该试片的中心轴线，紧固压紧装置，（逆时针）转动手轮冲头碰到试板金属面，显示器自动显示零点，将拨子开关向下拨到试验位置，再继续以0.2±0.1mm/S（即5秒一圈）的速度朝上升方向转动手轮，显示器即显示出压陷深度。进行中不可逆转，否则读书不准。
（2）双面试板的试验：
首先按复位键复位，将拨子开关向上拨到调零位置。将试验仪首轮朝下降方向（顺时针）旋到底，松动试验仪上部试板压紧装置，把随机的调零钢板从右向左插入试验机上部的夹缝中，紧固压紧装置，以上升方向（逆时针）缓慢转动手轮，当显示器显示为零时，停止转动手轮。松开压紧装置，取出调零钢板，换上双面涂层试板，紧固压紧装置，将拨子开关向下拨到试验位置，以0.2±0.1 mm /S的速度向上升方向转动手轮，显示器即显示出压陷深度。
（3）以校正过的视力或10倍放大镜，检查试板上的涂层是否开裂或从底材上分离。
（4）上述程序应在两块单独试板上进行。若结果不同，应补充试验，至两块试板结果一致，若底材出现裂纹，则该试验结果无效。
3.测定引起破坏的ZUI小程度
按照2规定的程序进行。当涂层表面**次出现开裂或涂层从底材上分离时，使冲头停止移动，测量冲头此时的移动深度。即冲头从零位所移动的距离（精确到0.1mm）
上述试验需用新试板重复进行，以验证其结果，直至结果一致。
注意事项：
1.仪器每次使用前必须校零，且校零后不得转动仪器下部的加载手轮。
2.若使用10倍放大镜观察试验，其结果应注明。
维护与保管：
1.仪器必须始终保持清洁状态，使用结束后，应将仪器擦拭干净，用仪器罩罩好，放在干燥处。
2.钢球应经常保持干净，并注油存放。
