涂层测厚仪
·适用于塑料，金属，木头，陶瓷， 玻璃基体上油漆，瓷釉和塑料覆层
·从10 µm涂层厚度扩展测量范围可 达 7mm
·一次可以测量5层覆层厚度
·也适用 GRP 和 CRP
可以显示A型扫描图像

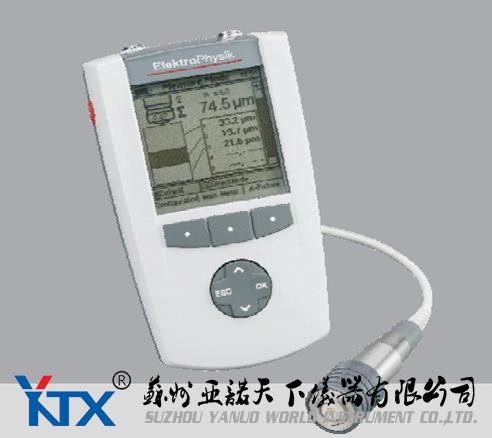

QuintSonic 7 Precision through Innovative Technology
超声波测厚仪可以测量塑料，金属，木头，玻璃和陶瓷上的油漆，塑料覆层的厚度。一次可以无损地测出5层覆层的厚度。
采用创新技术的QuintSonic 7是**个可以准确测量GRP(热固性塑料或玻璃钢）和CRP（低温钢）工件厚度的测厚仪。
此项创新技术是通过A型扫描图像功能。不用将仪器连接到电脑就可以直接显示图表信息。从而ZUI大程度的实现了在任何情况下测量的可靠性，使QuintSonic 7成为ZUI理想的现场、实验室或者车间测量的工具。QuintSonic 7在汽车制造业、手工业等需要高精度测量的所有行业中有广泛应用。
QuintSonic 7另一功能：可透过涂层测量薄的基材厚度。
工作原理是基于超声波反射, Quint Sonic 7智能探头发出的超声波脉冲进入覆层后，脉冲传输到覆层结合面或与底材临界面时, 一部分脉冲被反射回来. 这些反射的超声波脉冲被传感器接收，通过声波在介质中传输的速度计算出覆层的厚度。QuintSonic 7的突出功能: 仪器所采用的ZUI先进的传感技术和创新的软件实现了在应用时高精度测量，在此之前是无法实现的。
QSoft 软件可以显示测量时A型扫描图像，这样可得到更加准确的数据。参数设置用于定义测量范围，抗干扰，回波诊断和预估截止带范围。 通过设置的截止带可以将杂波排除掉，例如由基材GRP 或CRP 纤维造成的杂波。
3层覆层脉冲图像
超声波涂层测厚另外一个难点是测量具有相似特征的涂层厚度。这些涂层的阻抗值之差不足以区分反馈的超声波脉冲。QuintSonic 7通过技术革新解决了这个问题，较弱的脉冲信号可以很明显的区分开。因此，可以可靠，准确地完成复杂的测量任务。
仪器新增一个功能是可以将标准样件的声速内置于仪器中。一旦某种介质的声速确定，声速可以存储在数据库供调取使用。这样可以减少测量时的设置时间。
技术参数
|
测量范围 |
300 µm, 700 µm, 1,5 mm, 3,1 mm, 5,9 mm(2375 m/s 声速在所有层) |
|
ZUI小层厚: |
大约10 µm (根据声波在覆层的速度) |
|
测量面积 Ø: |
11 mm |
|
分辨率: |
0,1 µm |
|
精度: |
± (1 µm + 1%读数) |
|
数据记忆组 |
500 (ZUI多） |
|
存储数据量 |
250,000 |
|
统计值 (每个批组): |
读值个数, ZUI小值, ZUI大值, 平均值, 标准方差，,变异系数, 组统计值 (标准设置 / 自由配置), 过程能力指数Cp 和 Cpk, 直方图, 趋势图 |
|
极限值监控: |
声音，视觉报警提示超过极限值 |
|
测量单位: |
µm, mm, mils, inch |
|
操作温度 |
+5...+50°C |
|
存放温度 |
-10...+50°C |
|
数据接口: |
IrDA®1.0红外接口，可选 USB 和 RS232 适配器 |
|
电源 |
4 x AA (LR06) 电池, 或可选外接电源 (90 - 240 V~ / 48 - 62 Hz) |
|
规范和标准: |
DIN EN ISO 2808:2007, ASTM D6132 – 08,SSPC-PA 9 |
|
显示: |
160 x 160 像素 LCD, 背光 |
|
尺寸: |
153 mm x 89 mm x 32 mm (主机); Ø 24 mm x 100 mm (探头) |
|
重量: |
310 g (包含电池), 80 g (探头) |
标准配件
§ QuintSonic 7 主机，
§ 探头
§ 便携箱
§ 含有操作说明书的CD
§ 2 x 100 ml 耦合剂 (胶 /油)
§ 一层参照样品
§ USB 数据线
§ 4 x AA 电池
可选配件
§ MiniPrint 7000 打印机
§ NiMH镍氢电池快速充电装置
§ 外接电源
§ 肩带
§ 可定位的橡胶保护套和肩带
§ 多用接线盒含USB线，连接外接电源，脚踏开关，报警器，耳机
§ QSoft 专业数据管理软件
§ IrDA/USB 转换器
