全自动插拔力试验机 产品说明：
● 型号：1220S
● 本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验；
● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」；
● 解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题；
● WINDOWS系统中文版；软件（中文简体，中文繁体）；
● 且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。
全自动插拔力试验机 测试项目：
● 连接器单孔插拔试验
● 连接器整排插拔试验
● 连接器插拔寿命试验
● 连接器单Pin与塑胶保持力试验
● 连接器退Pin试验
● 连接器正向力测试（Normal Force）
● 各种压缩，拉伸破坏强度试验
● 端子耐荷重试验
● 端子或连接器阻抗
全自动插拔力试验机 规格参数：

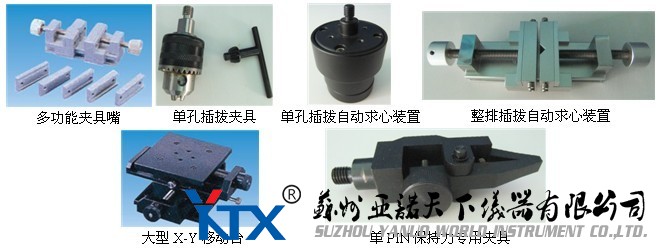

全自动插拔力试验机 标准夹治具：
|
规定ZUI大荷重 |
50kg、20kg、5kg(任选一个） |
|
ZUI大测定高度 |
150mm |
|
测定速度范围 |
0～300mm/min |
|
X、Y轴移动范围 |
0～75mm |
|
传动结构 |
滚珠丝杆 |
|
驱动马达 |
伺服马达 （日本松下） |
|
外观尺寸 |
400mm*300mm*1050mm（W*D*H） |
|
机台重量 |
65Kg |
|
电源 |
AC220V |
全自动插拔力试验机 机器特点：
● 荷重元超负载之保护功能，可确保荷重元不致损坏；
● 同时显示荷重-行程曲线图及寿命曲线图；
● 自动荷重零点检出，并可设定原点检出荷重值；
● 曲线图选样对比功能；
● 荷重单位显示N、lb、gf、kgf可自由切换；
● 机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试；
● 超规格值停止。（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）；
● 测定项目：ZUI大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值；
● 自动集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。（国内首家软件和导通电阻一体生产厂家）；
● 检验报表抬头内容可随时修改（中英文皆可）；
● 检验报表可转档到EXCEL做编辑；
● 曲线图报表，文字报表可由客户指定抬头及LOGO；
● 软硬件自主研发，具有知识产权。
全自动插拔力试验机 配置如下：
● 1220S测试机台主体壹台 ；
● 控制系统（工业电脑或联想笔记本电脑、17英寸纯平电脑显示器、A4彩色打印机、USB鼠标键盘各壹件）；
● Window系统插拔控制操作软件壹套；
● 荷重元壹个、夹嘴壹套、X-Y移动台壹个；
● 整排插拔用自动求心装置（多功能夹治具）；
● 单孔插拔自动求心装置（单支圆夹治具） ；
● 单PIN保持力测试专用夹具；
● Normal Force 专用夹具
● 阻抗测试系统,在测试插入力及拔出力的同时检测出它的阻抗值（无需另购,国内首家软件和导通电阻一体生产厂家.测量更稳定更精确）。

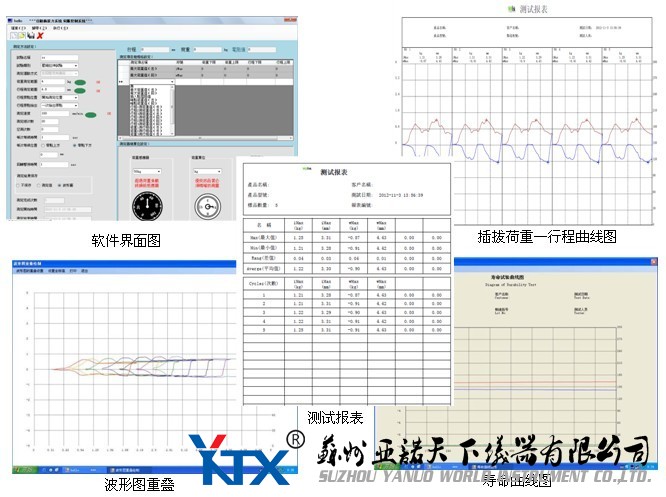

全自动插拔力试验机 软件界面：
