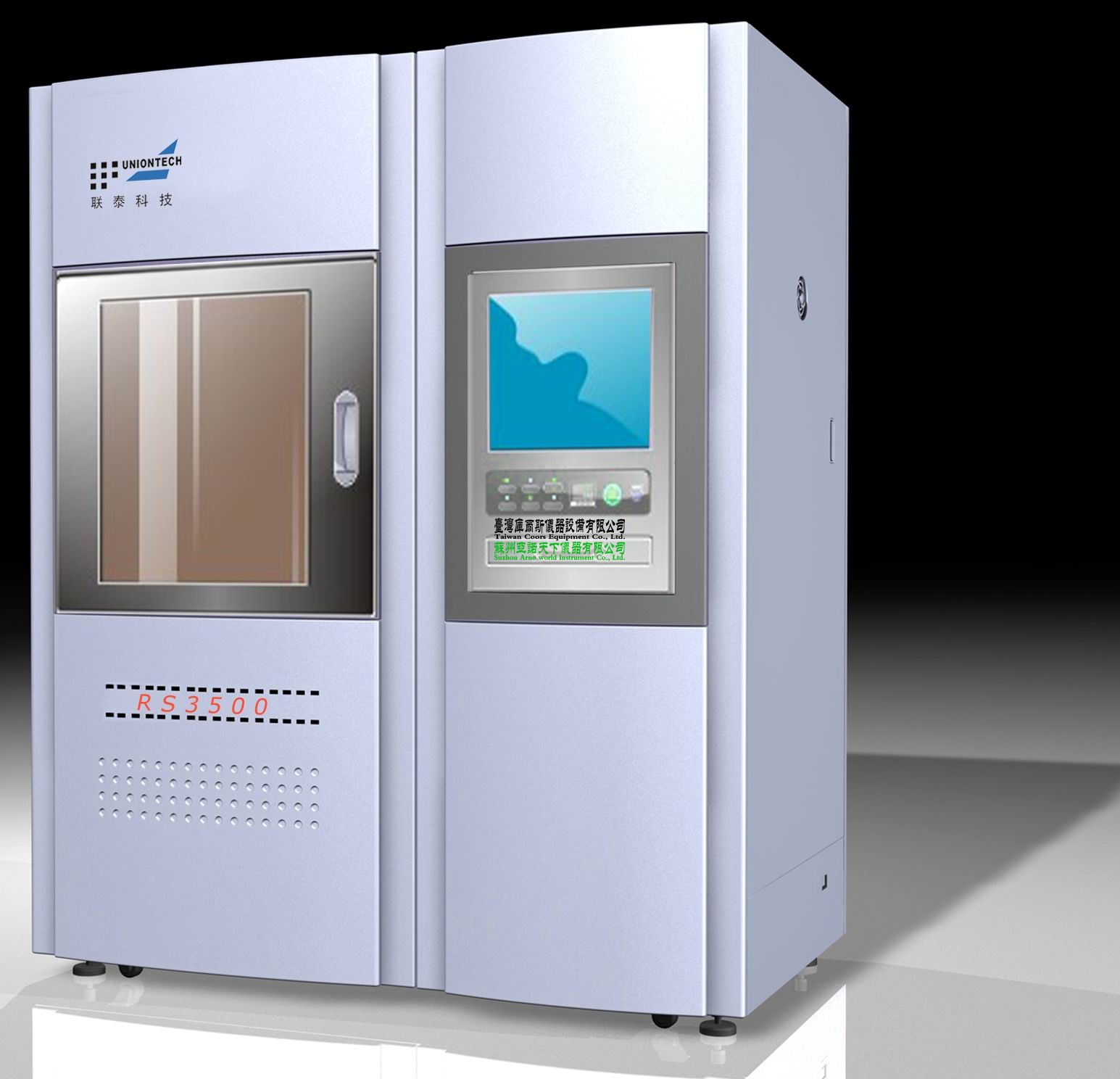

激光快速成型机RS3500

日期:2013-03-28  675人浏览
放大字体  缩小字体

设备特点:
    - 采用振镜扫描技术,扫描速度快,加工效率高

负压吸附式刮板,涂层均匀可靠

扫描路径自动化

-自动工艺参数

-便拆式工作台,操作方便

-激光在线测量,工艺参数全自动设置

-液位自动控制

-电气系统PLC控制,稳定可靠

-触摸式面板,液晶显示



主要技术参数

-成型范围(L×W×350×350×300mm

- 机器尺寸(L×W×1610×1050×1900mm

-分层厚度:0.05-0.25mm

-数据接口:STL(支持带有STL接口的三维造型软件,如:Pro/E,UG,Solidworks,Catia

-成型精度:±0.1mmL100mm)或±0.1mm×LL100mm

-激光功率:≥500mw

-光斑直径:0.15-0.25mm

-扫描速度:5m/s

-设备重量:1200KG

-额定输入功率:2.5KVA



技术特点:

  设计可视化

能以ZUI快的速度将设计思想转变为具有一定结构功能的产品原型或直接制作零件,使设计模型从“看得见”(三维数模)到“摸得着”(实物),从而可以对产品设计进行快速评估、测试及功能试验,以缩短产品开发的研制作周期,减少开发费用。



  CAD模型直接驱动,设计制造高度一体化

   由于快速成型技术采用了离散堆积的加工工艺,使CADCAM很好地结合在一起,真正实现了设计制造之间的无缝连接。



  高度柔性

CAD数据的驱动下,能实现任意复杂形状零件原型的制造。若要生产不同形状的零件模型,只需改变CAD模型,重新调整和设置参数即可。产品的造价与产品的复杂性无关。



  - 成型全过程的快速性

CAD设计到原型零件制成,一般只需几个小时至几十个小时,速度比传统的成型方法快得多。



  自由成型制造

成型过程无需专用夹具或工具,无需人员干预。

技术原理:

 快速成型(Rapid Prototyping)技术是一种新型制造技术,与传统的切削加工不同,RP技术采用逐层材料累加法加工实体模型来,故也称为增材制造(Material Incress ManufacturingMIM)或分层制造技术(Layered Manufacturing TechnonogyLMT)。

  RP技术是基于离散堆积成型的思想,由CAD模型直接驱动,把零件的三维数字模型进行离散化,然后按照数字积分的思路进行逐层加工,以快速完成任意复杂形状三维实体零件的制作加工。

  SLStereolithgraphy)工艺也称立体光固化技术,是机械、激光、光化学、软件、控制技术的结晶。它基于光敏树脂受紫外光照射凝固的光聚合原理,由计算机控制激光逐层扫描固化液槽中的光敏树脂,每一层固化的截面是由零件的三维CAD模型软件分层得到,直至ZUI后得到光敏树脂实物原型。
