[技术参数]
1. 次数范围: 0~999999
2. 传动方式: 旋转偏心轮
3. 显示方式: 大屏幕触摸屏控制
4. 插拔力范围: 0~50kg
5. 小插拔力解晰度: 0.001kg
6. 行程调节范围: 0~50MM
7. 测试速度: 0~60次/分钟(数字显示)
8. 可设定自动原点归零
9. 两种单位转换: N、KG
10. 机台尺寸: 550(D)*470(W)*450(H)mm
11. 工作电压: 单相 220V
12. 主电路熔断体: 2A
外观安装尺寸
操作指南

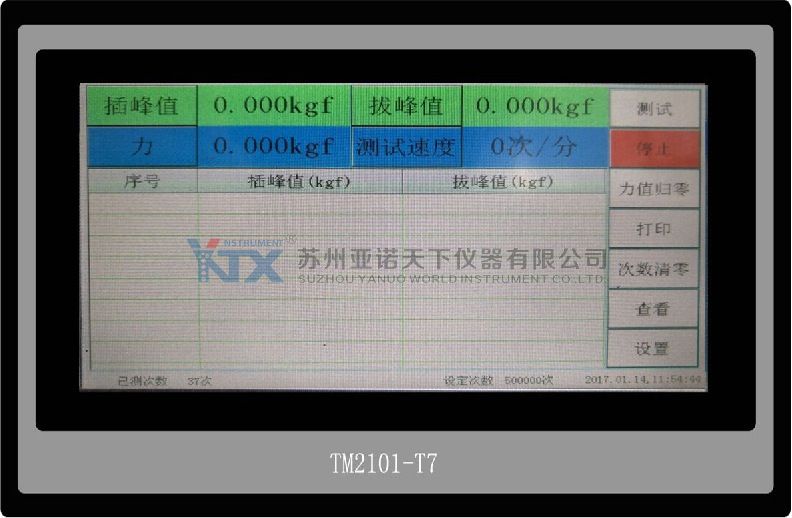

开机后直接进入测试界面
在测试界面时的按钮响应:
按钮“测试” :执行测试;
按钮“停止” :测试过程中点击此按钮结束测试;
按钮“力值归零” :将力、插峰值、拔峰值等值归零;
按钮“打印” :打印测试结果;
按钮“次数清零” :将已测次数清零;
按钮“查看” :进入测试结果查看界面;
按钮“设置” :进入参数设置界面;
1.力小数位数 :设置力值小数点后显示的位数;
2.力单位 :切换力值单位,有“kgf”,“N”,“lbf”,“gf”,“KN”,“t”可选;
3.力量取反:切换力值方向;
4.语言:切换语言显示,有“English”,“中文”可选;
5.蜂鸣器:开启蜂鸣器;
6.力保护:设置力值保护;
7.设定测试次数:设置测试总次数;
8.停机不导通次数:设置停机不导通次数;
9.不导通计数模式:有“累积”,“连续”可选,累积到设置的不导通次数就结束测试,连续就是其中连续达到设置的不导通次数就结束测试;
(第8,9条在校准里勾选使用导通才会有)
自动打印:勾选后测完一次就打印一组;
按钮“默认设置”:恢复参数至出厂默认设置;
按钮“时间设置”:设置时间;
按钮“校准”:输入校准密码进入校准界面;
按钮“版本信息”:查看控制器版本信息;
按钮“测试界面”:返回测试主界面。
查看界面
按钮“上移” :选择一组测试结果向上移;
按钮“下移” :选择一组测试结果向下移;
按钮“打印” :打印测试结果;
按钮“删除” :删除所选中的的测试结果;
按钮“全部删除” :删除所有测试结果;
按钮“测试界面” :返回测试主页面;
校准力传感器
1. 在左上角选择好需要校准的通道后,**步必须校准“零点”,首先点击“清空”按钮,将校准数据表格中的数据清空,然后点击“力归零”按钮并使力传感器不承受任何负载,然后按“取点”按钮,即校准好了**个点“零点”;
2. 此时再往力传感器上放入砝码并在“校准数据表格”中第二行第二列的“标准砝码值”设定为放入的砝码重量(单位为kg),待砝码稳定后再按“取点”按钮即校准好了第二个点;
3. 同理再校准下面的点,也可只校准2个点;
4. 点击“力归零按钮” ,再将砝码放上传感器,待砝码稳定后,看“当前力”的值是否放入的砝码重量相等,若相等,点击“设置”按钮回到测试主界面完成校准,反之重复1-3步,直到“当前力”的值与放入的砝码重量相等为止。
5. 上等设置:输入密码进入上等试用期功能设置
注意
如果校准超过2个点,则校准过程中加砝码的重量必须依次增大,而且加砝码过程中屏幕上上一行显示的AD值也必须一直变大,如果发现加砝码时AD值在减小,则需要将力传感器的两根信号线的接线调换;如果只校准2个点,则没有此限制。
另外,对于已校准好的机器好能将校准数据(上图中校准表格中的数据)记录下来,这样如果以后的使用过程中误操作修改了校准数据,只需将记录的数据重新输入即可恢复正常,不需再重新用砝码或校准仪校准。
保养事项
1.仪器使用前必须放在稳固的地面上,
2.不允许在使用过程中搬弄机台;
3.选择相应电源电压,切勿过高,避免烧坏器件;
4.在仪器出现异常时,请与本所联系以便及时处理;
5.机器工作时必须有良好的通风环境。
6.试验机的传动机构及运动部位要定期加润滑油和定期固紧。
7.每次试验完毕,清理机台,保持机台清洁;
8.控制箱部分,须以干布擦拭,不可用湿布。
9.做好设备的接地工作。
