· Stabile, mittels Finite Elemente konstruierte Prüfmaschinen
· Ergonomisches Design
· Einsatzbereich 1 - 100 % Klasse 0.5 (0,2 - 1% Klasse 1)
· Geeignet für Prüfungen an Stahl, hochfesten Kunststoffen,
Glasfaserverbundwerkstoffen + höherfeste Materialien + Bauteileprüfung
· Futuristisches Design + fortschrittliche Technik
· Flexibler, zukunftsorientierter Aufbau
· Extrem hohe Auflösung: Kraft + Wegmessung
· Hersteller ISO 9001 zertifiziert
· Unschlagbares Preis-Qualitätsverhältnis
· Universalelektronik: Plug+Play austauschbar
· Mit Konsole als Stand-Alone Maschine nutzbar
· Prüfsoftware höchster Güte
· LAN Hochgeschwindigkeits-Schnittstelle
Die Universalprüfmaschinen QUASAR wurden nach den neusten
Erkenntnissen eines modernen Maschinenbaus unter
Berücksichtigung der für die Prüftechnik erforderlichen
Anforderungen konstruiert. Die Lastrahmen wurden mittels
CAD konstruiert. Die Steifigkeit wurde mittels der

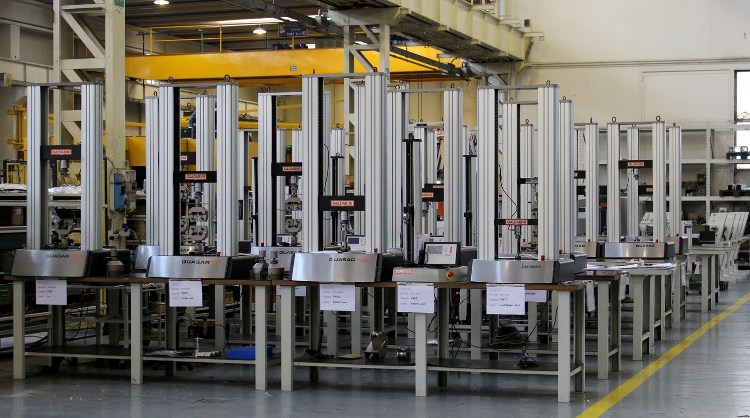

Finite Elemente Methode optimiert. Die Maschinen werden in Serien
und unter Verwendung hochwertiger Komponenten namhafter
Hersteller gebaut. Das Design und die Performance entsprechen
höchsten Anforderungen und übertreffen bei weitem alle nationalen
und internationalen Anforderungen für quasi-statische Prüfmaschinen
(ISO6892, ASTM E4 u. a.).

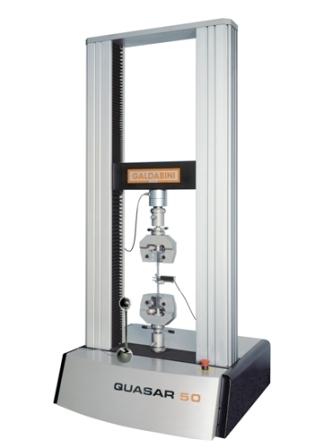

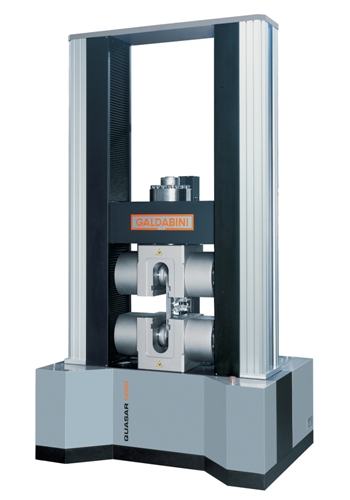

Alle Maschinen der QUASAR - Serie
(2,5 / 5 / 10 / 25 / 50 / 100 (Tischmaschinen)
200 / 250 / 600 / 1000 / 1200 / 2000 kN) Standmaschinen
besitzen einen Hochgeschwindigkeits-Schnittstelle (LAN)
und können so mittels der intelligenten Steuerungs- und

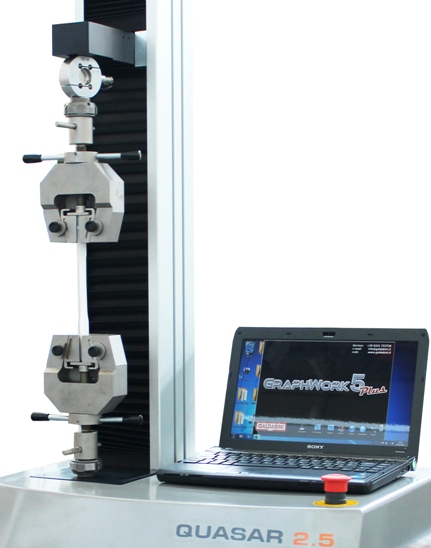

Auswertesoftware Graphwork bedient werden.
Bei der Software Graphwork handelt es sich um eine
"Komplett-Software" höchster Qualität. GALDABINI erhebt
den Anspruch einer der führenden Anbieter auf diesem Gebiet
zu sein und nutzt dieses Know How ebenfalls für die
Ansteuerung von automatisierten Roboter-Prüfzentren.
In der Software stehen über 600 vorbereitete Ergebnisse zur
Auswahl. Intuitive Bedienbarkeit und freie
Programmierbarkeit des Prüfablaufes sind
elementare Ausstattungsmerkmale.
Zudem sind in der Software für Schulungszwecke Help-Videos
integriert. Als neuestes Feature ist es optional möglich vom
Versuch in real-time Videoaufzeichnungen für
Dokumentationen o. ä. zu erstellen.
Hauptvorteile von GALDABINI - Maschinen:
Einsatzbereich der Lastzellen auch ab 1/500
Vorteil:
Nutzung der Standard-Lastzelle unterhalb konventioneller Einsatzbereiche:
• Kostenersparnis, da weniger Lastzellen
• Reduzierung der Umrüstzeiten (Lastzellenwechsel)
Verwaltung von bis zu 3 Lastzellen
Vorteil:
• Erweiterung des Einsatzbereichs der Prüfmaschine
32-BIT Hardware CPU Central Processor Unit
Vorteil:
• Sehr leistungsfähige digitale Elektronik
• Einfache, kompakte Elektronik (SMD) mit Bussystem (erweiterbar)
(Plug + Play)
LAN - Schnittstelle zwischen Prüfmaschine --> PC
Vorteil:
• Der Anwender kann den PC jederzeit, ohne Unterstützung eines Service-
Technikers wechseln – es entsteht kein Konflikt mit der Elektronik / PC
Auflösung des Kraftsignals 1/200.000
Vorteil:
• Erweiterung des Einsatzbereiches der Lastzelle (Standard 1/100) bis
zu 1/500 (Güteklasse 1)
Minimale Fahrgeschwindigkeit 0.0005 mm / min.
Vorteil:
• Hohe Exaktheit und Präzision für Versuche
Maschinenstruktur
• Sehr steifer Maschinenrahmen mit Finite
Elemente Methode konstruiert sichert

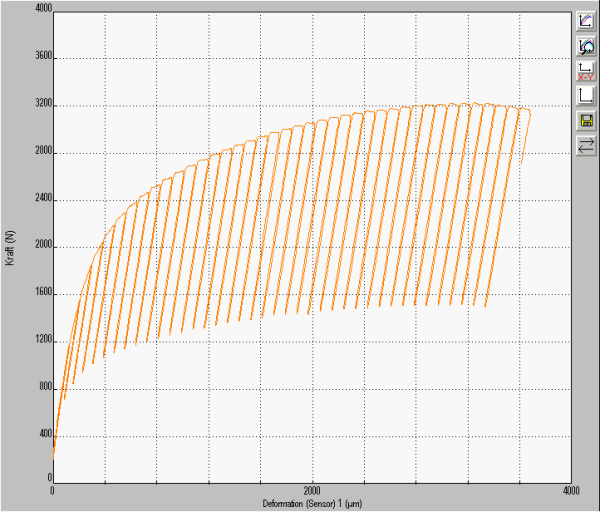

Langlebigkeit auch bei semi-dynamischen
(zyklischen) Belastungen
• Vorgespannte Kugelumlaufspindeln verhindern jeglichen Rückschlag
spontaner Probenbrüche
• Geeignet für Mono- oder Bi-Direktionale Versuche (Kraft-Nulldurchgang)
• Ergonomisches Design
• sehr gut zugänglicher Arbeitsraum
• Kompakte Maschinenabmaße
• Einfacher Spannzeugwechsel: Zapfen / Querdorn / Kontermutter
• Komplett-Elektronik mit Standard-Messkanälen für Dehnungsmesser /
sonstige Sensoren und Messmittel
• Maschine mit CE-Konformitätserklärung
|
